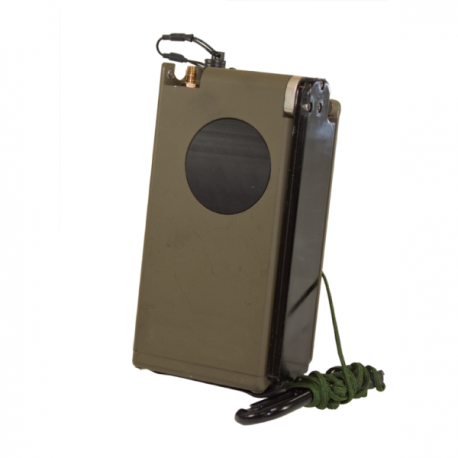

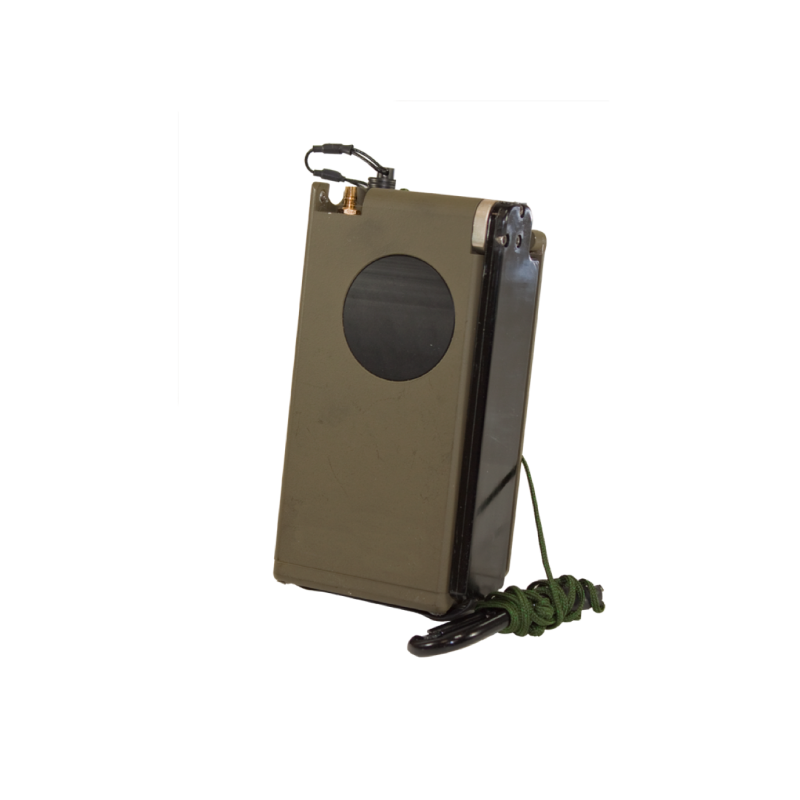

ACR SLB-2000 Baliza de localización

En los escenarios de asientos eyectables ACES y Martin-Baker, la SLB-2000-100 se guarda en el kit de supervivencia, en la base del asiento. Cuando un piloto se eyecta en altitud, permanece en el asiento hasta que su altitud desciende por debajo de los 10.000 pies. En ese momento, el asiento se separa, el paracaídas se despliega y el paquete de supervivencia desciende por debajo del piloto. Cuando la tapa se separa de la base del asiento, la SLB-2000-100 se activa automáticamente.

En el escenario de paracaídas BA-22, el SLB-2000-100 se guarda en la mochila del paracaídas y el interruptor de función del SLB-2000-100 se coloca en la posición AUTO. Al desplegarse el paracaídas, se retira el tapón de activación automática del SLB-2000-100, activando la baliza.

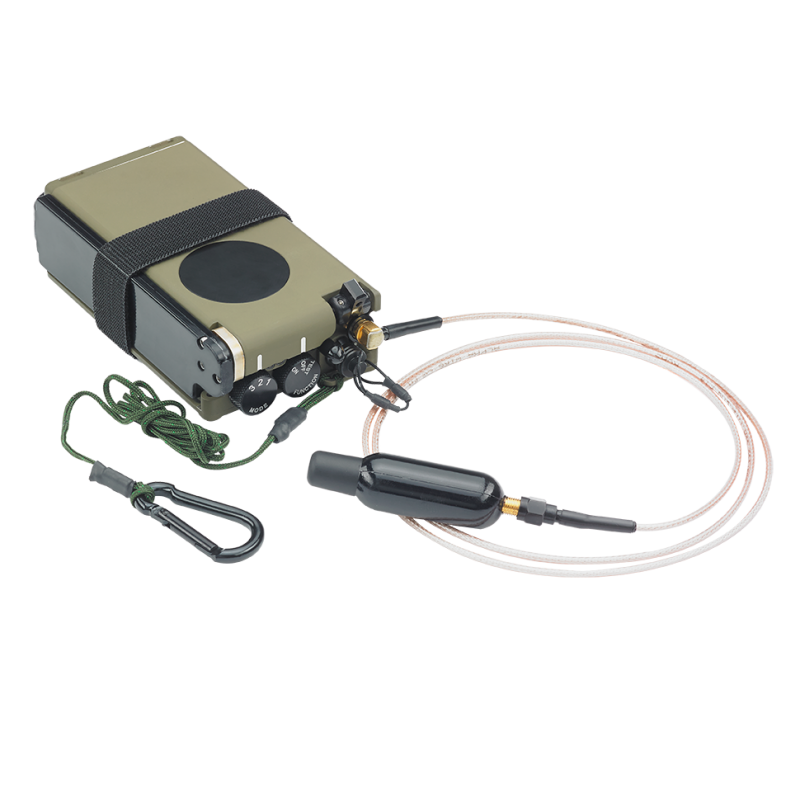

Tanto en el escenario con asiento eyectable como con paracaídas, una vez en tierra, el piloto retira la antena transmisora ​​externa y la antena GPS externa. A continuación, despliega la antena transmisora ​​interna y se asegura de que la antena GPS interna pueda ver el cielo.

El SLB-2000-100 también puede activarse manualmente. La interfaz de usuario es intuitiva y fácil de usar, independientemente de la condición del superviviente. El SLB-2000-100 se puede usar con la mano derecha o izquierda, con controles lo suficientemente grandes como para operarse con guantes. Activar la baliza es sencillo y se puede hacer con una sola mano. Para activarla, el superviviente gira el interruptor de función a la posición de encendido, lo que activa la baliza inmediatamente. Se proporcionan indicaciones visuales tanto de la activación de la baliza como de la posición GPS. La baliza puede ser apagada por el equipo de rescate después de que los supervivientes hayan sido rescatados, o por los supervivientes si hay varias balizas activas. Una baliza apagada puede reactivarse girando el interruptor de función a la posición de encendido. El cordón de seguridad puede fijarse al equipo del usuario para garantizar que la baliza no se pierda ni se separe de la persona en peligro.

El SLB-2000-100 proporciona alertas mundiales en situaciones de emergencia a través de una red de satélites del sistema de alerta de socorro Cospas-Sarsat. Este sistema permite identificar inmediatamente la ubicación, la nacionalidad, el número de serie de la unidad y los datos de registro específicos del usuario de la baliza de localización personal al recibir la alerta.

La baliza SLB-2000-100 está diseñada principalmente para uso militar en todo el mundo. La baliza cuenta con una carcasa de aluminio y está diseñada para soportar las duras condiciones del uso en exteriores. El receptor GPS integrado proporciona información de posición inmediata con una precisión nominal de 120 m. Es totalmente impermeable hasta 10 m y funciona en un rango de temperatura de -20 °C a +55 °C. Esto garantiza que, si un superviviente necesita ayuda, el mensaje llegará.

BALIA COSPAS-SARSAT:

• FRECUENCIA : 406.037 MHz
• POTENCIA:  5W ±2dB
• MODULACIÓN:  Modulación de fase ±1,1 radianes
• ESTABILIDAD:  Cumplimiento total con la especificación Cospas-Sarsat

BALIZA DE REFERENCIA:

• FRECUENCIA:  121,5 y 243,0 MHz
• POTENCIA:  100mW mínimo en ambas frecuencias
• MODULACIÓN:  Modulación de amplitud, barrido entre 1300 Hz y 500 Hz, frecuencia de barrido de 3 Hz
• ENTRENAMIENTO : Ambas frecuencias tienen capacidad de compensación con cualquier frecuencia de entrenamiento designada.

RECEPTOR GPS:

• CANALES:  20
• SENSIBILIDAD : -144 dBm arranque en frío; -159 dBm seguimiento
• ANTENA:  Incorporada y remota
• PRECISIÓN:  < 100 m
• TIEMPO PARA LA PRIMERA REPARACIÓN:  < 1 minuto en promedio

OPERACIONAL:

• ACTIVACIÓN:  Activación automática u operación con guantes con una sola mano (izquierda o derecha)
• RESISTENCIA -4ºF a +131ºF (-20° a +55°C):
  • 26 horas en Modo 1 (406, 243, 121,5 MHz, GPS)
  • 48 horas en Modo 2 (243, 121,5 MHz)
  • 52 horas en Modo 3 (406 MHz, GPS)
• ANTENA:

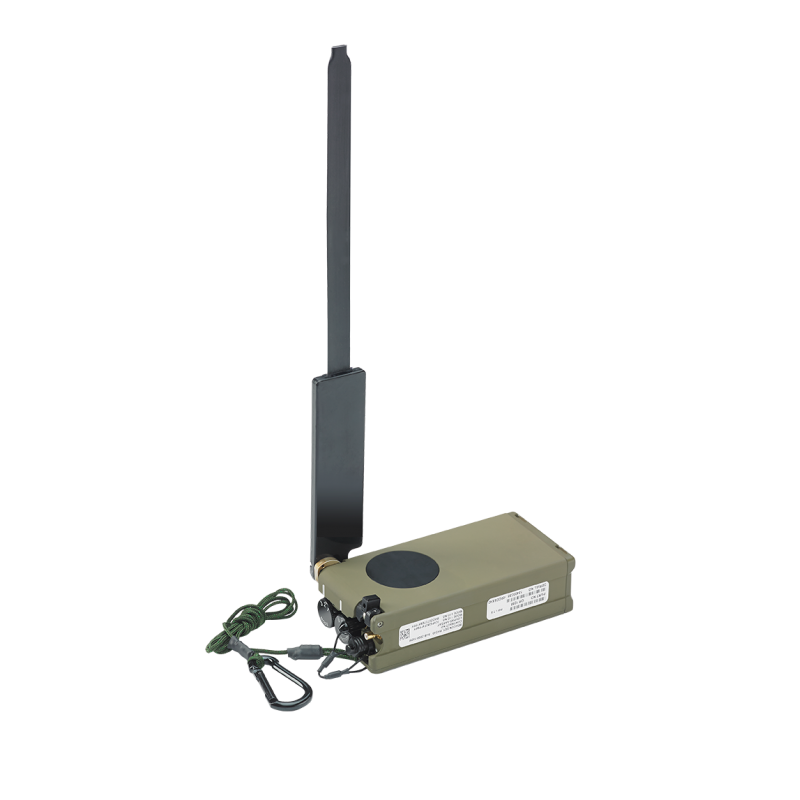

  • Antena RF de cable flexible de 104 cm (41"); antena de cuchilla secundaria incorporada de 28,5 cm (11,25")
  • Antena GPS de cable flexible de 114 cm (45"); antena GPS secundaria incorporada
• CONECTOR DE ANTENA:  Conector de 50 ohmios
• CONTROLES:
  • Interruptor de función: Prueba - Apagado - Automático - Encendido;
  • Interruptor de modo: 1 - 2 - 3
• INDICADORES : Transmisión, GPS, Prueba aprobada, Prueba fallida

AMBIENTAL:

• ALTITUD : Hasta 15.000 m (50.000 pies)
• DESCOMPRESIÓN RÁPIDA:  Sobrevivirá hasta 18.000 m (60.000 pies)
• PROFUNDIDAD : Resistente al agua hasta 10 m (33 pies)
• TEMPERATURA DE FUNCIONAMIENTO : -40 °C a +55 °C (-40 °F a +131 °F)
• TEMPERATURA DE ALMACENAMIENTO : -55 °C a +85 °C (-67 °F a +185 °F)
• HUMEDAD : 95%

MANTENIMIENTO:

• BATERÍA : 2 x Complejo de cloruro de bromo y litio
• REEMPLAZO DE BATERÍA : Reemplazable por el usuario a los 5 años, después del uso operativo o después de 32 pruebas automáticas (BIT)
• PRUEBA INTEGRADA : Prueba funcional con indicadores de aprobación/rechazo

CONSTRUCCIÓN :

• MATERIAL : Carcasa de aluminio; superficie opaca/con baja reflectividad IR
• COLOR : Verde oliva (FED-STD-595)
• TAMAÑO:  124 x 67 x 33 mm (4,9 x 2,6 x 1,3")
• PESO : 590 g/1,3 lbs (incluidas las baterías)

BATERÍAS:

• TIPO:  Complejo de cloruro de litio/bromo
• REEMPLAZO : Reemplazable por el usuario a los 5 años o al momento del uso operativo.

TÉCNICO Y MEDIOAMBIENTAL:

• ESPECIFICACIONES DE DISEÑO:
  • Cospas-Sarsat T.001/ T.007
  • RTCA/D0-204
  • Estándar militar MIL-461
  • Estándar militar MIL-810F
  • OTAN STANAG 7007
  • TSO-C142a
